Μοντέλο ενισχυτή ισχύος ραδιοσυχνοτήτων 5.6G-6G ISO9000
Επωνυμία:
PTC
Αριθμός μοντέλου:
HPA200W
Τόπος καταγωγής:
Σένζεν Κίνα
Πιστοποίηση:
ISO 9000
MOQ:
1 σύνολο
Τιμή:
Contact Us
Δυνατότητα Προμήθειας:
500000
Χρόνος Παράδοσης:
10-20 ημέρες
Όροι πληρωμής:
T/T, Western Union
Τυπική συσκευασία:
Καρτόνι
Λεπτομέρειες για το προϊόν
Επισημαίνω:
Μονάδα ενισχυτή ισχύος RF που τοποθετείται σε ράφι
,ISO9000 rf μονάδα ενισχυτή ισχύος
,Μοντέλο ενισχυτή ραδιοσυχνοτήτων που τοποθετείται σε ράφι
Model NO.:
ΠΤΚ-HPA200W
Frequencies:
5.6-6GHz
Output Power:
200W
Dimension:
620 x 480 x 53 mm
Class:
ΑΒ γραμμικό
Rack Size:
19' τυποποιημένο ράφι και ύψος 6U
Περιγραφή του προϊόντος
Λεπτομερείς προδιαγραφές και χαρακτηριστικά

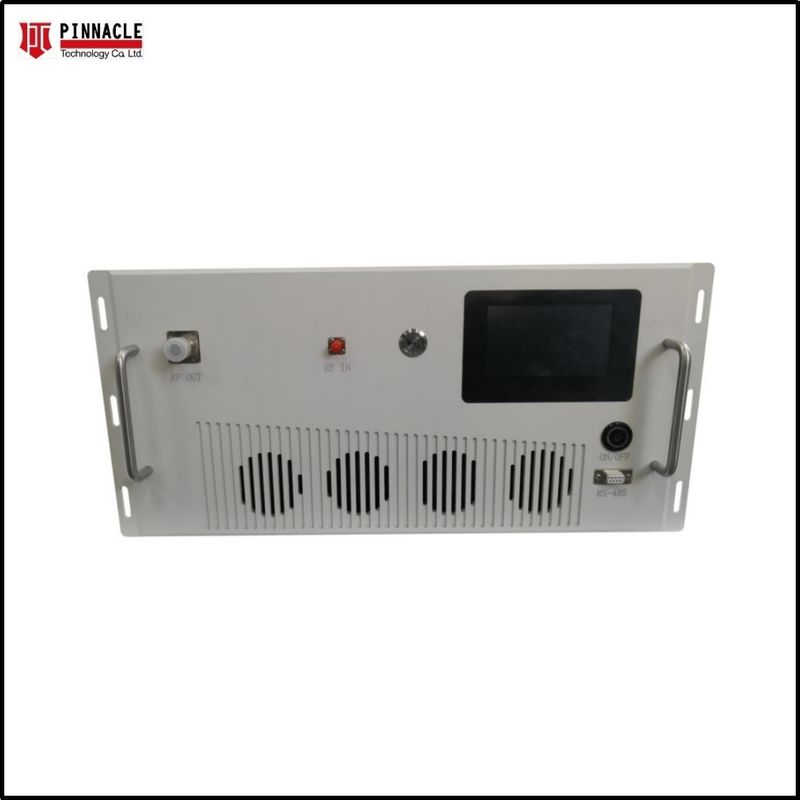

19 "Standard Rack Mounted 5.6g-6g High Power 200W RF Power Amplifier Module (Μοντέλο ενισχυτή ισχύος ραδιοκυμάτων)
Το PTC-HPA200W είναι ένας ενισχυτής υψηλής ισχύος στερεής κατάστασης, έχουμε προσαρμόσει όλους τους ενισχυτές σύμφωνα με το αίτημα κάθε πελάτη, αυτό το μοντέλο με υπερ-ευρύτατο εύρος ζώνης και υψηλή ισχύ για επιλογή.Αυτό το μοντέλο σχεδιάστηκε με19' τυποποιημένο ράφι και ύψος 6U.
Ηλεκτρικές προδιαγραφές:50, 25°C
| Παράμετρος | Προδιαγραφές | Σημειώσεις | |||||
| Περιοχή λειτουργικής συχνότητας | 5700-5800 ΜHz | ||||||
| Εξόραση @ κορεσμός | 300 Τύπος Watt | CW | |||||
| Εξόραση @ P1dB | 200 Watt Min | ||||||
| Αύξηση ισχύος | 54 dB Min | Pin=0dBm για κανονική λειτουργία | |||||
| Δυναμική αύξηση επίπεδης | 1.5-2dB p-p Max | Συνεχή ισχύς εισόδου | |||||
| Χαρακτηριστικά παλμού | Διάμετρο | Υπηρεσία | ΑΕΠ | ||||
| 100 nS | |||||||
| Απώλεια εισόδου-επιστροφής | -10 dB μέγιστο | Σχετικά με 50 Ωμ | |||||
| Δυοτονική διαμόρφωση (IMD) | -30 dBc Τύπος | 44dBm/Τόνος, = 1MHz | |||||
| Αριθμός θορύβου | < 20 dB | ||||||
| Αρμονικές | <-25dBc Τύπος | Σε ονομαστική ισχύ εξόδου | |||||
| Αληθινές | -60 dBc μέγιστο | Μη αρμονικά | |||||
| Δραστηριακή τάση | 100V-Κλιματισμός | ||||||
| Κατανάλωση ενέργειας | 1500 Watt Max | Στο βαθμολογημένο Pout | |||||
| Προστασία ισχύος εισόδου | +20dBm μέγιστο | < 10 δευτερόλεπτα χωρίς βλάβη | |||||
| Προστασία VSWR φορτίου | 5: 1 Μαξ | < 1 λεπτό σε ονομαστική Pout | |||||
Περιβαλλοντικά χαρακτηριστικά |
|||||||
| Παράμετρος | Προδιαγραφές | Σημειώσεις | |||||
| Θερμοκρασία περιβάλλοντος λειτουργίας | -20έως +55°C | ||||||
| Θέρμανση αποθήκευσης | -40 έως +85 °C | ||||||
| Σχετική υγρασία | 5 έως 95% | Μη συμπυκνωτικά | |||||
Μηχανικές προδιαγραφές |
|||||||
| Παράμετρος | Προδιαγραφές | Σημειώσεις | |||||
| Μέγεθος W x H x D | 620 × 480 × 530 mm | 5U - Χωρίς χειριστήρια | |||||
| Βάρος | 25 κιλά | ||||||
| Συνδέτες RF In / Out | Τύπος N Γυναίκα | Προσωρινή ή οπίσθια οθόνη | |||||
| Δύναμη εναλλασσόμενου ρεύματος / διεπαφή | Δοκιμαστική μονάδα | Ή ισοδύναμο | |||||

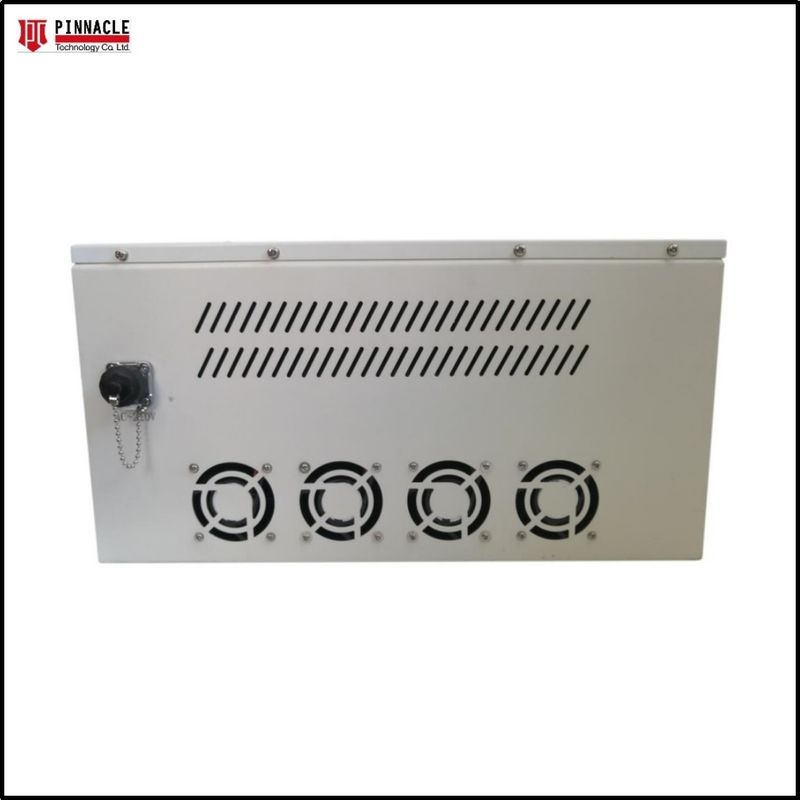

| Ψύξη | Ενσωματωμένο σε ψύξη ανεμιστήρα | Μεταβλητή ταχύτητα | |||||
| ΕΠΙΘΕΣΙΟΨηφιακή παρακολούθηση και έλεγχο: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Προαιρετικό | |||||
| Επικαιροποίηση των προμηθειών | Προαιρετική διεπαφή GPIB | Απομακρυσμένη εφαρμογή Bluetooth | |||||
Σχεδιασμός γραμμικού GaN της κλάσης A/AB
Σύστημα τοποθέτησης σε ράφι
Αμέσως ευρύ εύρος ζώνης
Κατάλληλο για ευρυζωνικές εφαρμογές EMI/RFI, Lab, Comm. και EW
Κατάλληλο για τα πρότυπα διαμόρφωσης παλμού και για όλα τα πρότυπα διαμόρφωσης ενιαίου καναλιού
Ενσωματωμένα κυκλώματα προστασίας
Υψηλή αξιοπιστία και ανθεκτικότητα για κινητές εφαρμογές
Το σύστημα ελέγχου υποστηρίζει το Ethernet Το τηλεχειριστήριο λογισμικού
Εικόνα αφής
1. PA:Δείκτης ισχύος εξόδου ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμισης ρύθμι
2- Ακριβώς.Ρύθμιση και εμφάνιση της τρέχουσας τιμής εξασθένισης
(0-30d)Βεύρος);
3- Β.Σ.Ο.Εμφάνιση του τρέχοντος εξόδου στάσιμο κύμα
παραμέτρους τουμονάδα·
4VSWR:Κατάσταση στάσιμου κύματος;
5. Tmp:Κατάσταση θερμοκρασίας συστήματος
6. OP: κατάσταση ισχύος εξόδου RF·
7. Ραδιοφωνικός διακόπτης ελέγχου εξόδου:Πατήστε τον διακόπτη για να ενεργοποιήσετε τον διακόπτη και ο διακόπτης άλλαξε σε μπλε χρώμα, άλλαξε σε λευκό χρώμα μετά από επανέκταση για να απενεργοποιήσετε τον διακόπτη.
8. Temp: εμφανίζει την τρέχουσα θερμοκρασία του συστήματος·
2- Ακριβώς.Ρύθμιση και εμφάνιση της τρέχουσας τιμής εξασθένισης
(0-30d)Βεύρος);
3- Β.Σ.Ο.Εμφάνιση του τρέχοντος εξόδου στάσιμο κύμα
παραμέτρους τουμονάδα·
4VSWR:Κατάσταση στάσιμου κύματος;
5. Tmp:Κατάσταση θερμοκρασίας συστήματος
6. OP: κατάσταση ισχύος εξόδου RF·
7. Ραδιοφωνικός διακόπτης ελέγχου εξόδου:Πατήστε τον διακόπτη για να ενεργοποιήσετε τον διακόπτη και ο διακόπτης άλλαξε σε μπλε χρώμα, άλλαξε σε λευκό χρώμα μετά από επανέκταση για να απενεργοποιήσετε τον διακόπτη.
8. Temp: εμφανίζει την τρέχουσα θερμοκρασία του συστήματος·
Διασύνδεση εισαγωγής τιμών ATT
Κάντε κλικ στο [ATT] για να εμφανιστεί η ανωτέρω διεπαφή, στη συνέχεια εισάγετε την τιμή του ATT από 0 έως 30 και στη συνέχεια κάντε κλικ στο [επιβεβαιώστε].
