Ευρυζωνικός Ενισχυτής Ισχύος RF 50W 400-3000MHz
Επωνυμία:
PTC
Αριθμός μοντέλου:
PTC-A4030-50W
Τόπος καταγωγής:
ΣΕΝΤΖΕΝ ΚΙΝΑ
Πιστοποίηση:
QS,CE
MOQ:
1 τεμ
Τιμή:
Neg
Δυνατότητα Προμήθειας:
50000/Μ
Χρόνος Παράδοσης:
3-30 ημέρες
Όροι πληρωμής:
Western Union, T/T, L/C, D/A, D/P
Τυπική συσκευασία:
συσκευασία χαρτοκιβωτίου
Λεπτομέρειες για το προϊόν
Επισημαίνω:
Μονάδα ενισχυτή ισχύος RF 400-3000MHz
,50W ευρυζωνικός ενισχυτής RF
,Μονάδα ενισχυτή ισχύος ευρείας ζώνης
Περιγραφή του προϊόντος
Λεπτομερείς προδιαγραφές και χαρακτηριστικά
400-3000MHz ευρυζωνική ευρυζωνική μονάδα ενισχυτή ισχύος RF 50W

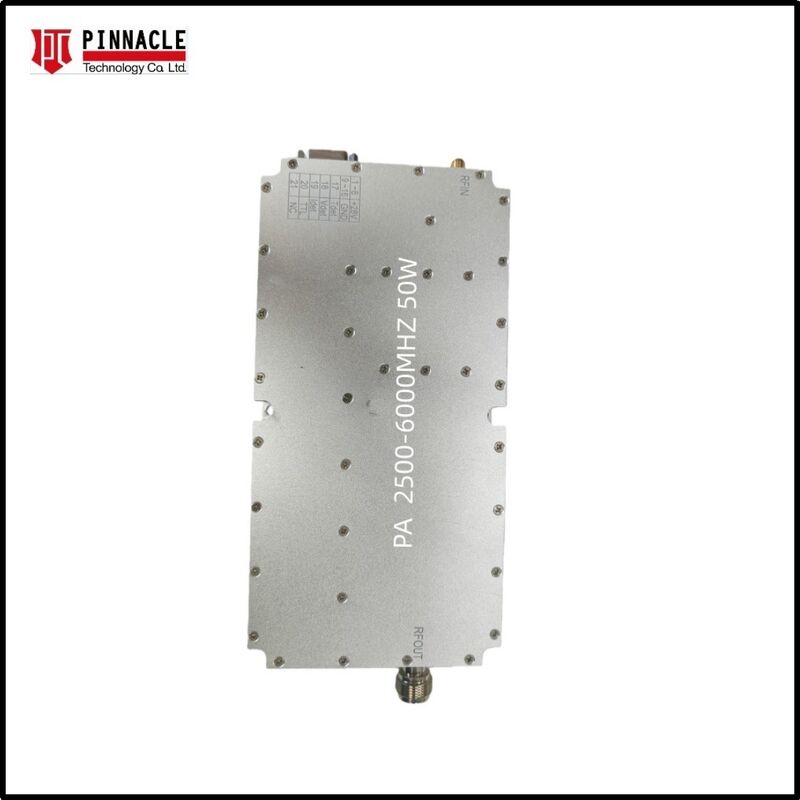

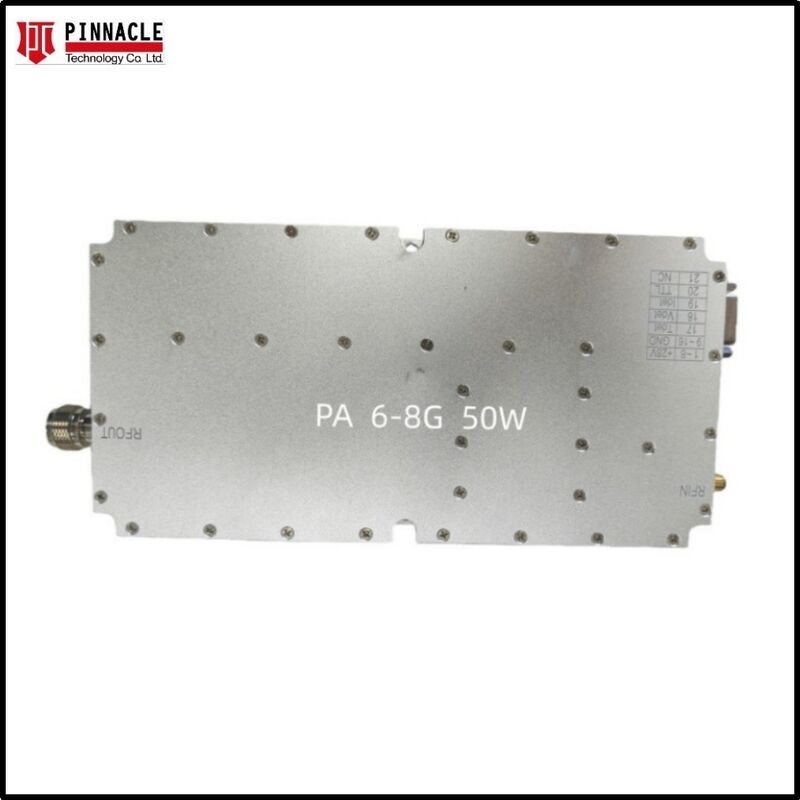

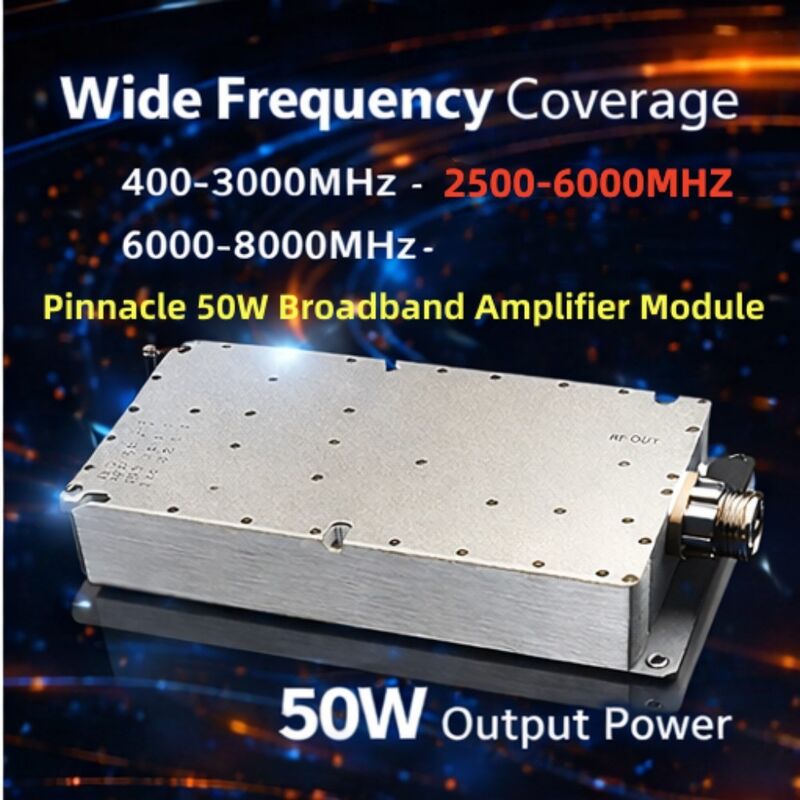

Αυτό το 400-3000MHz RF Module 50W Power Amplifier είναι ένα μοντέλο ενισχυτή ισχύος χωρίς πηγή σήματος που παρέχει ισχύ εξόδου 50W. Διατίθεται σε πολλαπλές περιοχές συχνοτήτων, συμπεριλαμβανομένων των 400-3000MHz, 2500-6000MHz,και διαμορφώσεις RF PA 6000-8000MHz.
Βασικά χαρακτηριστικά
Δυναμικότητα υπερυχυδίσκου
Η απρόσκοπτη κάλυψη από 400 MHz έως 3000 MHz, εξαλείφει την ανάγκη για πολλαπλούς ενισχυτές στενής ζώνης.
Προηγμένη τεχνολογία GaN
Χρησιμοποιεί συσκευές υψηλής απόδοσης νιτρικού γαλλίου σε καρβίδιο του πυριτίου (GaN-on-SiC) για ανώτερη πυκνότητα ισχύος και θερμική διαχείριση.
Ενσωματωμένη Προστασία
Περιλαμβάνει ενσωματωμένα κυκλώματα για προστασία από υπερθερματισμό και προστασία VSWR (Συντελεστής Στερεών Κύκλων τάσης) για την πρόληψη ζημιών από την αντανάκλαση του σήματος.
Σύνθετο και ανθεκτικό σχέδιο
Τοποθετείται σε πλαισίο από κράμα αλουμινίου με ακριβή μηχανική επεξεργασία, σχεδιασμένο για να αντέχει σε σκληρά βιομηχανικά και σχετικά περιβάλλοντα.
Επιλογές προσαρμογής
Το εύρος συχνοτήτων και η ισχύς εξόδου μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις.
Εφαρμογές
- Ηλεκτρονικά αντίμετρα (ECM): ιδανικά για παρεμβολές σήματος και συστήματα παρεμβολών ευρέος φάσματος
- Δοκιμασία και μέτρηση: Αξιόπιστη εργαστηριακή πηγή ενέργειας για δοκιμές EMC και μετρήσεις κεραίας
- Συστήματα επικοινωνίας: Υψηλής ισχύος ενισχυτικό για 5G, Wi-Fi 6 και δορυφορικούς επίγειους σταθμούς
- Συστήματα ραντάρ: Εφαρμογές με παλμούς και με συνεχές κύμα (CW) για σύγχρονη ανίχνευση ραντάρ
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πεδίο συχνότητας | 400-3000MHz |
| Δύναμη εξόδου (P_sat) | ≥50W |
| Κέρδος | ≥50dB |
| Εσωτερική επιφάνεια | ≤ 5,0 dB |
| ρεύμα λειτουργίας | ≤ 5,5A |
| Συνδετήρας | SMA-Γυναίκα |
| Διασύνδεση τροφοδοσίας και ελέγχου | DB7W2 |
| Ηλεκτρική τροφοδοσία VCC και μέγιστη τάση | +28V, +32V |
| Διάσταση | 180 × 90 × 25 mm (εκτός από τις συνδέσεις) |
| Καθαρό βάρος | 1 χιλιόγραμμα |
| Σύρμα τροφοδοσίας | Κόκκινο+Μαύρο+Ενεργοποιημένο σύρμα |
| Θερμοκρασία λειτουργίας | -40°C έως +55°C |
