Σύστημα Anti-Drone PTC-XD-PRO
Το σύστημα PTC-XD-PRO Anti-Drone έχει σχεδιαστεί ειδικά για μόνιμη εγκατάσταση σε εξωτερικό χώρο, ενσωματώνοντας προηγμένες δυνατότητες ανίχνευσης UAV και εμπλοκής. Αυτή η ολοκληρωμένη λύση εκτελεί ταυτόχρονα εύρεση και εντοπισμό κατεύθυνσης πολλαπλών στόχων, επιτρέποντας ακριβή εντοπισμό και παρακολούθηση τροχιάς τόσο των UAV-στόχων όσο και των πιλότων τους.
Χρησιμοποιώντας εξελιγμένες ραδιοπαρεμβολές και τεχνολογία αποκλεισμού αιχμής, το σύστημα διαχωρίζει αποτελεσματικά τη μετάδοση βίντεο UAV, το τηλεχειριστήριο και τις συνδέσεις πλοήγησης, αναγκάζοντας τα μη εξουσιοδοτημένα drones να επιστρέψουν στην προέλευσή τους ή να προσγειωθούν αμέσως. Όταν ενσωματώνεται με προαιρετικό εξοπλισμό παρεμβολής, παρέχει πλήρη προστασία του εναέριου χώρου σε χαμηλό υψόμετρο με βελτιωμένες δυνατότητες παρακολούθησης για ασφαλείς περιοχές.
Εφαρμογές
Ιδανικό για ασφάλεια χαμηλού υψομέτρου σε διάφορα σενάρια, όπως προστασία γεγονότων μεγάλης κλίμακας, περιπολίες δημόσιας ασφάλειας, άμυνα των συνόρων, λεπτομέρειες προστασίας VIP, στρατιωτικές ζώνες, εγκαταστάσεις ηλεκτρικής ενέργειας και πετροχημικών και ασφάλεια αεροδρομίου. Το σύστημα λειτουργεί εκτός σύνδεσης ως αυτόνομη μονάδα, προσφέρει ευέλικτες επιλογές ανάπτυξης και παρέχει δυνατότητες ταχείας απόκρισης για την κάλυψη διαφόρων επιχειρησιακών απαιτήσεων.
Προδιαγραφές συστήματος ανίχνευσης
Μονάδα Παθητικής Ανίχνευσης
| Παράμετρος | Προσδιορισμός |
|---|
| Μοντέλο | PTC-UAV-D2C |
| Εύρος Συχνοτήτων | 100MHz - 6GHz |
| Εύρος ανίχνευσης | 1-5 χλμ |
| Ευαισθησία ανίχνευσης | ≥ -95dBm (25kHz) |
| Ακρίβεια εύρεσης κατεύθυνσης | Μετακίνηση ≤ 10°, αιώρηση ≤ 3° |
| Κατεύθυνση Κατεύθυνσης | 360° Πανκατευθυντικό |
| Υποστηριζόμενη διαμόρφωση | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Ταυτόχρονη Ανίχνευση | ≥10 Drones |
| Κύριες Συχνότητες | 433 MHz (Προσαρμοσμένο), 910 MHz, 1,2 GHz (Προσαρμοσμένο), 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz |
| Ύψος ανίχνευσης | 0-1000μ |
| Κατευθυντική Ακρίβεια | ≤1,0° (RMS) |
| Κατανάλωση ρεύματος | 15W |
| Ακρίβεια τοποθέτησης | Drones ≤10m, Pilots ≤10m |
| Χρόνος ανίχνευσης | ≤3 δευτ |
| Χρόνος ανανέωσης | ≤3 δευτ |
| Ποσοστό επιτυχίας ανίχνευσης | ≥97% |
| Θερμοκρασία εργασίας | -40°C έως +70°C |
| Τροφοδοτικό | AC 110V-240V |
| Διαστάσεις | Φ600mm * H420mm (±2mm) |
| Βάρος | 30 κιλά |
Συμβατά μοντέλα Drone
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drones Wi-Fi και DIY drones (αναλογική μετάδοση εικόνας)
Δυνατότητες ανίχνευσης
- Ανίχνευση & Αναγνώριση Drone:Ανιχνεύει και προσδιορίζει τη μάρκα, το μοντέλο, τη συχνότητα και τις τεχνικές προδιαγραφές των drones εισβολής
- Τοποθέτηση Drone:Εντοπίζει drones της σειράς DJI με δεδομένα θέσης σε πραγματικό χρόνο, όπως γεωγραφικό μήκος, γεωγραφικό πλάτος, αζιμούθιο, απόσταση, ταχύτητα και υψόμετρο
- Τοποθέτηση πιλότου:Παρακολουθεί τοποθεσίες πιλότων για drones DJI (μοντέλα Air, Mini, FPV, Avata) με δεδομένα θέσης σε πραγματικό χρόνο
- Εύρεση κατεύθυνσης UAV:Υποστηρίζει ταυτόχρονη εύρεση κατεύθυνσης για ≥3 στόχους με απεικόνιση αζιμουθίου σε πραγματικό χρόνο σε ηλεκτρονικούς χάρτες
- Λειτουργία RID:Λαμβάνει και αποκωδικοποιεί πληροφορίες Remote ID για drones με δυνατότητα εκπομπής RID
- Σάρωση φάσματος:Ανάλυση φάσματος 100MHz-6GHz με γράφημα φάσματος και οθόνη καταρράκτη
- Μοναδική Ταυτοποίηση:Αναγνωρίζει μοναδικούς σειριακούς αριθμούς για drones της σειράς DJI
- Ολοκληρωμένα αντίμετρα:Πραγματοποιεί αυτόματα εμπλοκή μετά την αναγνώριση του drone
- Παρακολούθηση πολλαπλών στόχων:Ταυτόχρονη τοποθέτηση και παρακολούθηση πολλαπλών drones με απεικόνιση τροχιάς πτήσης
- Ενσωμάτωση API:Τυπική διεπαφή για ενοποίηση δεδομένων με συστήματα διαχείρισης
- Βιβλιοθήκη μοντέλων WiFi:Βελτιωμένη ανίχνευση για drones με σήμα WiFi
- Ηλεκτρονικοί Χάρτες:Υποστηρίζει χαρτογράφηση AMap, Baidu και Google (εκτός σύνδεσης).
- Ολοκληρωμένος σχεδιασμός:Βελτιωμένη εγκατάσταση με ενοποιημένη αρχιτεκτονική συστήματος
Χαρακτηριστικά συστήματος
- Εκτεταμένο εύρος:Εύρεση κατεύθυνσης έως 4 χλμ σε ανοιχτό περιβάλλον
- Κάλυψη ευρείας συχνότητας:Δυνατότητα εύρεσης κατεύθυνσης UAV 400MHz-6GHz
- Παθητική λειτουργία:Χωρίς ηλεκτρομαγνητικές εκπομπές για φιλική προς το περιβάλλον λειτουργία
- Ετοιμότητα 24/7:Συνεχής λειτουργία σε πολύπλοκες ηλεκτρομαγνητικές και δύσκολες καιρικές συνθήκες
- Κάλυψη 360°:Ολοκληρωμένη ανίχνευση σε ολόκληρο τον προστατευμένο εναέριο χώρο
- Ασπρόμαυρη λίστα:Διακρίνει μεταξύ συνεργατικών και μη συνεταιριστικών drones (μοντέλα DJI)
- Ειδοποιήσεις εισβολής:Ηχητικός και οπτικός συναγερμός κατά την ανίχνευση drone
- Αναπαραγωγή τροχιάς:Ανάλυση ιστορικών δεδομένων πτήσης για αξιολόγηση ασφάλειας
- Αρχεία ανίχνευσης:Ολοκληρωμένη καταγραφή σειριακών αριθμών, μοντέλων, συχνοτήτων και πολυδιάστατων δεδομένων drone
- Οπτικοποίηση δεδομένων:Στατιστική ανάλυση μέσω θερμικών χαρτών και γραμμικών διαγραμμάτων
- Υποστήριξη πολλαπλών χαρτών:Ηλεκτρονική εναλλαγή χαρτών, συμπεριλαμβανομένων των Gaode, Bing, Baidu και Google εκτός σύνδεσης
Προαιρετικό σύστημα εμπλοκής
Προδιαγραφές Jamming
| Κανάλι | Εύρος Συχνοτήτων | Ισχύς εξόδου | Flatness εντός ζώνης |
|---|
| CH1 | 900-930 MHz | 100W | ±0,5dB |
| CH2 | 1160-1300 MHz | 100W | ±0,5dB |
| CH3 | 1550-1610 MHz | 100W | ±0,5dB |
| CH4 | 2400-2480 MHz | 100W | ±0,5dB |
| CH5 | 5150-5250MHz | 100W | ±0,5dB |
| CH6 | 5725-5850MHz | 100W | ±0,5dB |
| CH7 | 400-450 MHz | 100W | ±0,5dB |
| CH8 | 1400-1440 MHz | 100W | ±0,5dB |
Λεπτομέρειες συστήματος εμπλοκής
| Παράμετρος | Προσδιορισμός |
|---|
| Κανάλια εργασίας | 8 κανάλια |
| Συνολική ισχύς εξόδου | 800W |
| Είσοδος ισχύος | AC220V / AC110V / DC48V / DC24V |
| Αδιάβροχη Βαθμολογία | IP65 |
| Θερμοκρασία λειτουργίας | -30°C έως +55°C |
| Διαστάσεις | 500 * 450 * 235 mm |
| Καθαρό Βάρος | Περίπου 35 κιλά |
| Επιλογές τοποθέτησης | Τοποθέτηση σε τοίχο (τυπική), τοποθέτηση σε πόλο (προαιρετικό) |
| Χαρακτηριστικά προστασίας | Προστασία VSWR (αυτόματη απενεργοποίηση όταν VSWR > 5:1), Προστασία θερμοκρασίας (αυτόματη απενεργοποίηση >75°C, επανεκκίνηση στους 55°C) |
| Πρόγραμμα λειτουργίας | 24/7/365 συνεχής λειτουργία |
| Κατασκευή | Μεταλλικό περίβλημα με σχεδιασμό ανθεκτικό στους βανδαλισμούς |

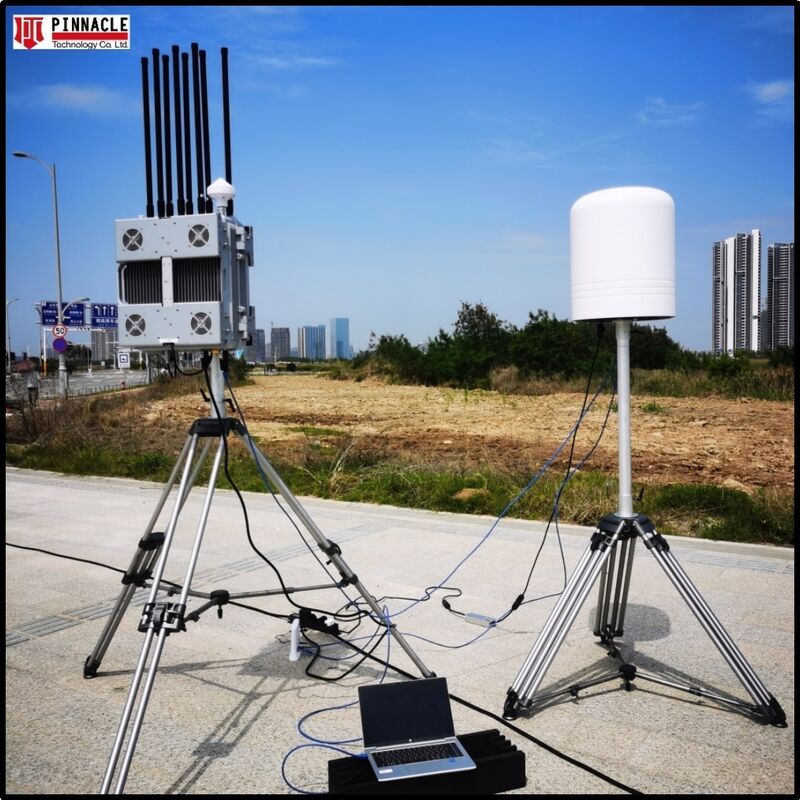

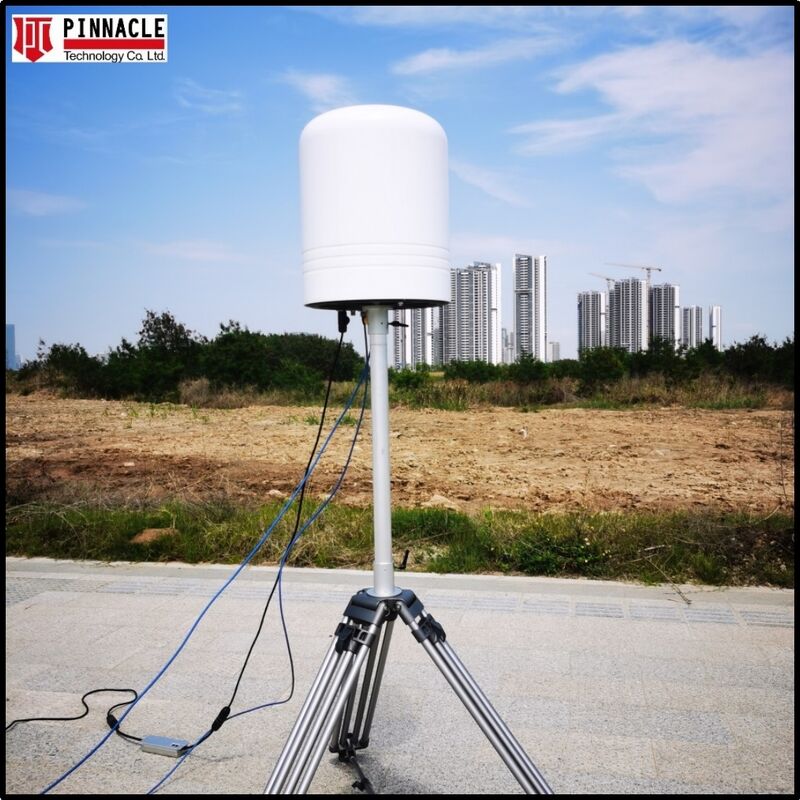

Εικόνες προϊόντων
Σημείωμα:Όλες οι συχνότητες εργασίας μπορούν να προσαρμοστούν σύμφωνα με συγκεκριμένες λειτουργικές απαιτήσεις. Επικοινωνήστε με την τεχνική ομάδα μας για προσαρμοσμένη διαμόρφωση συχνότητας.
